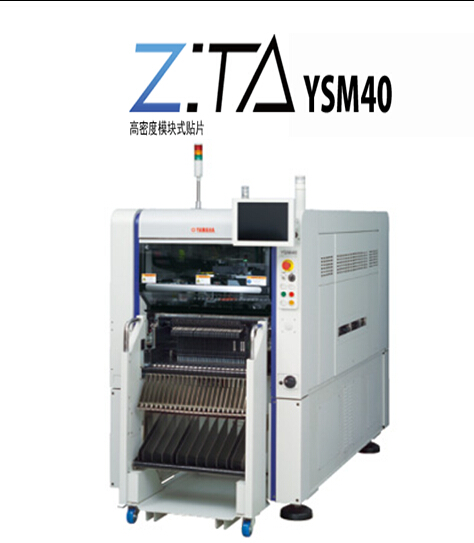

yamaha ysm40贴片机
產 品 說 明
|
· 集“高速”、“靈活性”於一體
· 實現了100,000CPH (IPC9850)的超高速生產率
· 貼裝頭有3種型式供選擇
· 僅寬1m的小型機體
· 與新型高速ZS型送料器配套,可支援不停機切換功能與不停機生產功能
機型
|
YSM40
|
對象基板
|
L700 x W460mm ~ L50 x W50mm
|
貼裝頭/可貼裝的元件
|
可以根據想要貼裝的元件,從下列3種貼裝頭中任選1種
高速貼裝頭:0402~4532(公制名稱)、高度在3mm以下
多貼裝頭:0402~45×100mm、高度在15mm以下
異型貼裝頭:0402~45×100mm、高度在25.5mm以下、支持不規則元件
|
貼裝能力
|
由4根橫樑構成時
高速貼裝頭:100,000CPH(IPC9850)
多貼裝頭:80,000CPH(IPC9850)
|
貼裝精度
|
絕對精度(μ+3σ):±0.04mm/CHIP、±0.04mm/QFP
重複精度(3σ):±0.03mm/CHIP、±0.03mm/QFP
|
可安裝的送料器數量
|
2根橫樑構成時:最多92個(以8mm料帶換算)
4根橫樑構成時:最多88個(以8mm料帶換算)
|
電源規格
|
三相AC 200/208/220/240/380/400/416 V ±10%
|
供給氣源
|
0.45MPa以上
|
外形尺寸
|
L1,000×W2,100×H1,550mm(突起部除外)
|
重量
|
約2,100 kg
|
|
|
